Die DGUV-V3-Prüfung bildet dabei das zentrale Instrument, um Gefährdungen zu minimieren, Haftungsrisiken zu reduzieren und den rechtskonformen Betrieb elektrischer Anlagen sicherzustellen. Dieser Fachartikel gibt einen umfassenden Überblick über rechtliche Grundlagen, normative Anforderungen, praktische Prüfabläufe sowie aktuelle Diskussionspunkte rund um DGUV V3 Photovoltaik und DGUV V3 Ladeinfrastruktur.
Rechtlicher Rahmen der DGUV-V3-Prüfung
Einordnung in Arbeitsschutzrecht und VDE-Normen
Die DGUV Vorschrift 3 verpflichtet Unternehmen, elektrische Anlagen und Betriebsmittel regelmäßig prüfen zu lassen, um Gefährdungen für Beschäftigte auszuschließen. Sie steht im engen Zusammenhang mit:
Arbeitsschutzgesetz (ArbSchG)
Das ArbSchG bildet die übergeordnete rechtliche Grundlage für den betrieblichen Arbeitsschutz und verpflichtet Arbeitgeber, Gefährdungen systematisch zu beurteilen und geeignete Schutzmaßnahmen umzusetzen. So muss z.B. vor Installation mehrerer Wallboxen der Arbeitgeber prüfen, ob zusätzliche elektrische Gefährdungen oder Brandrisiken entstehen und entsprechende Schutzmaßnahmen festlegen.
Betriebssicherheitsverordnung (BetrSichV)
Die BetrSichV konkretisiert die sicheren Bereitstellung und Nutzung von Arbeitsmitteln – dazu zählen auch elektrische Anlagen wie PV-Systeme oder Ladepunkte – und fordert Prüfungen vor Inbetriebnahme sowie wiederkehrend nach Gefährdungsbeurteilung. Eine neu installierte Photovoltaikanlage darf somit erst nach dokumentierter Erstprüfung sicher betrieben werden.
Technische Regeln für Betriebssicherheit (TRBS 1201)
Die TRBS 1201 beschreibt, wie Prüfungen organisatorisch und fachlich durchzuführen sind, insbesondere hinsichtlich Prüffristen, Prüfumfang und Qualifikation der befähigten Person. So legt die TRBS fest, dass die Prüffrist einer Ladesäule anhand von Nutzungshäufigkeit und Umgebungsbedingungen zu bestimmen ist.
DIN-VDE-Normen als technische Konkretisierung
Während Gesetze und Verordnungen Schutzziele definieren, beschreiben die DIN-VDE-Normen den anerkannten Stand der Technik zur sicheren elektrischen Installation und Prüfung. Messverfahren, Grenzwerte und Prüfabläufe bei elektrischen Anlagen ergeben sich unmittelbar aus den jeweiligen VDE-Bestimmungen.
DIN VDE 0100-600 (Erstprüfung elektrischer Anlagen)
Diese Norm regelt die Prüfung elektrischer Anlagen vor der ersten Inbetriebnahme und stellt sicher, dass Installation, Schutzmaßnahmen und Messwerte den Sicherheitsanforderungen entsprechen. Beispielsweise müssen nach Montage einer neuen Unterverteilung für Ladeinfrastruktur Isolationswiderstand, Schutzleiterdurchgängigkeit und Abschaltbedingungen gemessen werden.
DIN VDE 0100-712 (Photovoltaik-Stromversorgungssysteme)
Die Norm enthält spezifische Anforderungen an Planung, Errichtung und Prüfung von PV-Anlagen, insbesondere für die DC-Seite, Abschaltmöglichkeiten und den Brandschutz.
Beispiel: Bei der Prüfung wird kontrolliert, ob Stringleitungen korrekt verlegt sind und geeignete DC-Trenneinrichtungen vorhanden sind.
DIN VDE 0100-722 (Stromversorgung von Elektrofahrzeugen)
Diese Bestimmung definiert sicherheitstechnische Anforderungen für Ladeeinrichtungen, etwa zu Fehlerstromschutz, Leitungsdimensionierung und Kommunikationsschnittstellen. Eine Wallbox muss z.B. über geeignete Fehlerstrom-Schutzeinrichtungen verfügen, die auch glatte Gleichfehlerströme erkennen.
Damit wird deutlich:
Die DGUV-V3-Prüfung ist kein isolierter Prüfvorgang, sondern Bestandteil eines umfassenden sicherheitstechnischen Gesamtsystems aus Arbeitsschutzrecht, Betriebssicherheitsrecht und elektrotechnischem Regelwerk. Nur das Zusammenspiel dieser Ebenen gewährleistet einen dauerhaft sicheren Betrieb von Photovoltaikanlagen und Ladeinfrastruktur im Unternehmen.
Betreiberverantwortung und Haftungsrisiken
Unternehmen tragen die Organisations- und Verkehrssicherungspflicht für ihre elektrischen Anlagen. Fehlende oder mangelhafte Prüfungen können zu:
- Personenschäden
- Brandereignissen
- Produktionsausfällen
- Verlust des Versicherungsschutzes
- persönlicher Haftung der Geschäftsleitung
führen.
Gerade bei PV-Anlagen und Ladepunkten steigt das Risiko, da hier dauerhafte elektrische Belastungen, bidirektionale Energieflüsse und komplexe Schutzkonzepte zusammentreffen.

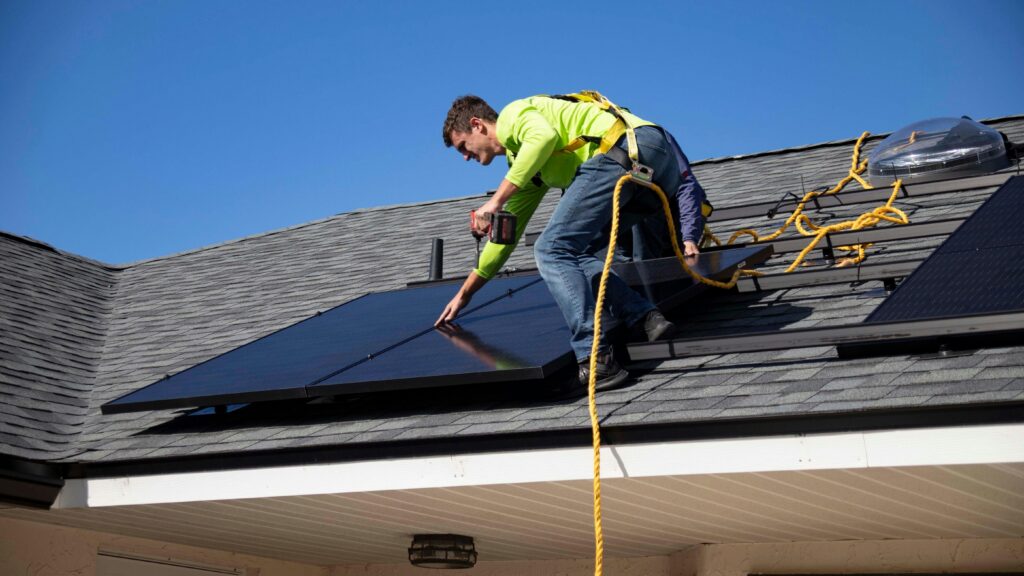

DGUV-V3-Prüfung von Photovoltaikanlagen
Prüfumfang elektrischer PV-Systeme
Eine normgerechte DGUV V3 Photovoltaik-Prüfung umfasst sämtliche Komponenten der Energieerzeugung und Netzeinspeisung:
PV-Module und Stringverkabelung (DC-Seite)
Im Fokus stehen hier der mechanische Zustand, saubere Leitungsführung, intakte Steckverbindungen und stimmige Isolationswerte – denn schon kleine Beschädigungen können zu Leistungsverlusten oder im Worst Case zu Lichtbogenbildung führen. Typisch sind etwa Scheuerstellen, angeknabberte Leitungen oder nicht korrekt verriegelte DC-Stecker auf dem Hallendach.
Generatoranschlusskästen
Generatoranschlusskästen bündeln die Strings und beherbergen oft Sicherungen und Überspannungsschutz. Entsprechend wird geprüft, ob alles korrekt verdrahtet ist, Schutzkomponenten funktionieren und keine thermischen Auffälligkeiten vorliegen. In der Praxis fallen hier häufig Kontaktprobleme auf – zum Beispiel überhitzte Sicherungshalter oder verfärbte Anschlussklemmen.
Wechselrichter und Schutzschaltungen
Der Wechselrichter ist das zentrale Bindeglied zwischen DC und AC. Neben dem allgemeinen Sicherheitszustand geht es vor allem um Abschaltverhalten, Netzüberwachung und Plausibilität von Fehlermeldungen. Wenn die Netzüberwachung nicht sauber arbeitet, kann es passieren, dass der Wechselrichter bei Netzstörungen zu spät oder gar nicht korrekt reagiert.
AC-Netzanbindung und Einspeisemanagement
Auf der AC-Seite stehen Schutzorgane, Leitungsdimensionierung, Selektivität und die Einhaltung der Netzanschlussbedingungen im Mittelpunkt. Gerade bei nachträglichen Erweiterungen zeigt sich hier schnell, ob Zuleitungen und Verteilungen für Dauerlast wirklich ausgelegt sind – unterdimensionierte Leitungen machen sich dann durch unzulässige Erwärmung oder wiederkehrende Auslösungen bemerkbar.
Überspannungs- und Blitzschutz
Hier wird geprüft, ob Überspannungsableiter passend dimensioniert, richtig installiert und mit dem äußeren Blitzschutz sinnvoll koordiniert sind. Ein häufiger Schwachpunkt sind gealterte oder falsch ausgewählte Ableiter – besonders kritisch, wenn eine Funktionsanzeige fehlt oder die Ableiter zwar „verbaut“, aber nicht wirksam eingebunden sind.
Monitoring- und Kommunikationssysteme
Monitoring ist mehr als Komfort: Es ist ein Sicherheits- und Verfügbarkeitsfaktor, weil Störungen, Fehlabschaltungen oder Isolationsprobleme früh erkannt werden können. Fällt das Monitoring aus oder liefert unplausible Werte, bleiben schleichende Fehler oft lange unentdeckt – im Alltag ein klassischer Grund, warum Anlagenprobleme erst spät auffallen.
Besondere Aufmerksamkeit gilt der DC-Seite, da hier Lichtbogen- und Brandgefahren auch bei abgeschaltetem Netz bestehen können, weil PV-Module weiterhin Spannung erzeugen, sobald sie belichtet werden.
Praxisbeispiel: Selbst nach Abschalten des Wechselrichters können beschädigte DC-Steckverbindungen unter Sonneneinstrahlung einen dauerhaften Lichtbogen erzeugen.
Prüffristen und Einflussfaktoren
Die Prüffristen von Photovoltaikanlagen ergeben sich nicht aus festen Zeitvorgaben, sondern aus der Gefährdungsbeurteilung unter Berücksichtigung von Umgebung, Nutzung und technischer Beanspruchung. Sie bilden damit immer die realen Betriebsbedingungen der Anlage ab.
Erstprüfung vor Inbetriebnahme
Bevor eine PV-Anlage erstmals Energie ins Netz einspeist, muss ihre elektrische Sicherheit vollständig nachgewiesen sein. Dazu gehören unter anderem Isolationsmessungen, Schutzleiterprüfungen und Funktionskontrollen aller sicherheitsrelevanten Komponenten. Erst wenn diese Prüfungen ohne Beanstandung abgeschlossen sind, gilt die Anlage als betriebsbereit.
Wiederholungsprüfung im mehrjährigen Intervall
Im laufenden Betrieb werden PV-Anlagen in der Regel in größeren Zeitabständen erneut geprüft – häufig im Bereich von mehreren Jahren, sofern keine besonderen Belastungen vorliegen. Eine typische Konstellation ist etwa eine Anlage auf einem Bürogebäude mit stabilen Umgebungsbedingungen, bei der die Gefährdungsbeurteilung ein Intervall von rund vier Jahren als ausreichend bewertet.
Verkürzte Intervalle bei besonderen Belastungen
Erhöhte Beanspruchungen können häufigere Prüfungen erforderlich machen, um schleichende Schäden frühzeitig zu erkennen.
- Hoher thermischer Belastung
Dauerhaft hohe Temperaturen beschleunigen Alterungsprozesse von Leitungen, Steckverbindungen und elektronischen Bauteilen.
Beispiel: Eine PV-Anlage auf einem schlecht belüfteten Industriedach mit hohen Umgebungstemperaturen erfordert kürzere Prüfzyklen. - Landwirtschaftlicher oder industrieller Umgebung
Staub, Feuchtigkeit, Ammoniak oder chemische Einflüsse können Isolationsmaterialien und Kontakte angreifen.
Beispiel: PV-Module auf einem Stallgebäude sind korrosiven Gasen ausgesetzt, wodurch Steckverbindungen schneller altern. - Mechanischen Einwirkungen
Schwingungen, Windlasten, Wartungsarbeiten oder Tierverbiss können Leitungen und Befestigungen beschädigen.
Beispiel: Locker gewordene Kabelhalterungen durch starke Windbewegungen führen zu Scheuerstellen an DC-Leitungen. - Erhöhtem Brandrisiko
Gebäude mit brennbaren Materialien oder erhöhter Personenbelegung erfordern eine besonders engmaschige Überwachung der elektrischen Sicherheit.
Beispiel: Eine PV-Anlage auf einer Produktionshalle mit leicht entzündlichen Stoffen wird in kürzeren Abständen geprüft.
Damit zeigt sich:
Starre Prüffristen existieren nicht – entscheidend ist stets die risikobasierte Bewertung im Rahmen der Gefährdungsbeurteilung, die technische Belastung, Umgebungseinflüsse und betriebliche Nutzung gemeinsam berücksichtigt.
Typische Gefährdungen in der Praxis
In der betrieblichen Realität treten wiederkehrend folgende Probleme auf:
- Isolationsfehler durch Witterung oder Alterung
Über Jahre hinweg wirken UV-Strahlung, Feuchtigkeit und starke Temperaturschwankungen auf Leitungen und Isolationsmaterialien ein. Die Folge sind versprödete oder beschädigte Isolierungen, die Ableitströme, Erdschlüsse oder schleichende Sicherheitsrisiken begünstigen – etwa bei rissigen DC-Leitungen auf frei bewitterten Hallendächern. - Steckverbinderschäden und Kontaktprobleme
Nicht vollständig verriegelte, verschmutzte oder gealterte Steckverbindungen erhöhen den Übergangswiderstand und führen dadurch zu unerwünschter Erwärmung, Leistungsverlusten oder im Extremfall zu thermischer Zerstörung einzelner Komponenten. Sichtbar wird das häufig an verfärbten MC4-Verbindern oder geschmolzenen Kontaktstellen unter Dauerlast. - DC-Lichtbögen mit erheblichem Brandpotenzial
Beschädigte oder gelockerte Gleichstromverbindungen können stabile Lichtbögen erzeugen, die sich wegen der fehlenden Nulldurchgänge im DC-System nur schwer löschen lassen. Unter Sonneneinstrahlung genügt bereits eine fehlerhafte Steckverbindung im String, um dauerhaft hohe Temperaturen zu erzeugen und umliegende Materialien zu entzünden. - Mangelhafte Überspannungsschutz-Koordination
Sind Überspannungsableiter falsch ausgewählt, gealtert oder nicht abgestimmt installiert, können Blitz- und Schaltüberspannungen ungehindert in Wechselrichter oder Kommunikationstechnik gelangen. In der Praxis zeigt sich das etwa durch ausgefallene Wechselrichter nach nahen Blitzeinschlägen, obwohl scheinbar Schutzkomponenten vorhanden waren. - Fehlerhafte Integration von Speichersystemen
Nachgerüstete Batteriespeicher greifen aktiv in Energiefluss und Schutzkonzept der Anlage ein. Werden sie nicht korrekt eingebunden, drohen Rückspeisungen, Fehlfunktionen von Schutzorganen oder thermische Überlastungen – beispielsweise wenn ein Lithium-Ionen-Speicher im Fehlerfall die sichere Netztrennung des Wechselrichters verhindert und damit das Brandrisiko erhöht.
Die DGUV-V3-Prüfung dient hier nicht nur der Rechtskonformität, sondern vor allem dem Investitions- und Brandschutz.
DGUV-V3-Prüfung von Ladeinfrastruktur im Unternehmen
Prüfpflicht für Wallboxen, Ladesäulen und Ladekabel
Auch Ladeeinrichtungen gelten als elektrische Betriebsmittel und unterliegen vollständig der DGUV-V3-Prüfung. Zu unterscheiden sind:
- Ortsfeste Ladepunkte (Wallboxen, Ladesäulen)
- Ortsveränderliche Betriebsmittel (Ladekabel, mobile Ladegeräte)
Daraus ergeben sich unterschiedliche Prüffristen – insbesondere Ladekabel müssen deutlich häufiger geprüft werden.
Mess- und Funktionsprüfungen
Eine fachgerechte DGUV V3 Ladeinfrastruktur-Prüfung umfasst typischerweise:
Sichtprüfung auf mechanische Schäden oder Überhitzung
Dabei werden Gehäuse, Leitungen, Steckvorrichtungen und Befestigungen auf Beschädigungen, Verfärbungen oder thermische Auffälligkeiten kontrolliert, die auf Überlastung oder Materialermüdung hinweisen können.
Beispiel: Verfärbte Kontakte in einer Typ-2-Steckdose deuten auf wiederholte thermische Überlastung durch hohe Ladeströme hin.
Schutzleiter- und Isolationsmessung
Diese Messungen stellen sicher, dass berührbare leitfähige Teile zuverlässig geerdet sind und keine unzulässigen Ableitströme auftreten, die Personen gefährden könnten.
Beispiel: Ein erhöhter Isolationsableitstrom in der Zuleitung einer Wallbox weist auf beschädigte Leitungsisolation hin.
Prüfung von Fehlerstrom-Schutzeinrichtungen (RCD, DC-Fehlerstromerkennung)
Hier wird überprüft, ob Fehlerstromschutzschalter korrekt auslösen und auch glatte Gleichfehlerströme erkannt werden, die bei Ladeeinrichtungen auftreten können.
Beispiel: Löst der integrierte DC-Fehlerstromschutz nicht innerhalb der vorgeschriebenen Zeit aus, besteht im Fehlerfall ein erhöhtes Stromschlagrisiko.
Funktionsprüfung des Ladevorgangs und der Kommunikation
Neben der elektrischen Sicherheit wird getestet, ob Ladefreigabe, Verriegelung, Leistungsregelung und Datenkommunikation zwischen Fahrzeug und Ladepunkt ordnungsgemäß funktionieren.
Beispiel: Eine fehlerhafte Kommunikationsschnittstelle kann dazu führen, dass der Ladevorgang unkontrolliert abbricht oder gar nicht startet.
Dokumentation aller Messwerte und Mängel
Alle Prüfergebnisse müssen nachvollziehbar protokolliert werden, um Rechtssicherheit, Fristenüberwachung und Mängelbeseitigung zu gewährleisten.
Beispiel: Ohne dokumentiertes Prüfprotokoll kann ein Unternehmen im Schadensfall nicht nachweisen, dass die Ladeinfrastruktur ordnungsgemäß geprüft wurde.
Gerade Gleichfehlerströme stellen besondere Anforderungen an Messtechnik und Qualifikation der prüfenden Person, da herkömmliche Prüfgeräte oder Standard-RCDs diese Fehlerströme nicht zuverlässig erfassen. So wird verhindert, dass ein ungeeignetes Messgerät einen sicheren Zustand vortäuscht, obwohl tatsächlich eine gefährliche Fehlersituation besteht.
Neue Entwicklungen: Bidirektionales Laden
Mit Vehicle-to-Grid- (V2G) und Vehicle-to-Building-Anwendungen verändern sich die sicherheitstechnischen Rahmenbedingungen:
- Energie fließt nicht mehr nur ins Fahrzeug, sondern auch zurück ins Netz
- Schutzkonzepte werden komplexer
- Prüffristen können sich verkürzen
- zusätzliche normative Anforderungen entstehen
Damit rückt die regelmäßige DGUV-V3-Prüfung der Ladeinfrastruktur noch stärker in den Fokus.
Gemeinsame Herausforderungen von PV- und E-Mobilitäts-Systemen
Netzbelastung und Bestandsinstallationen
Viele Bestandsgebäude wurden nicht für gleichzeitige PV-Einspeisung, Speicherbetrieb und Fahrzeugladung ausgelegt. Typische Folgen:
Überlastete Leitungen, wie z. B. Stromkabel, auf denen zu viel elektrische Leistung gleichzeitig übertragen wird und die dadurch unzulässig erwärmen.
Thermische Alterung von Betriebsmitteln, wie z. B. Schaltgeräte oder Leitungsschutzschalter, deren Materialien durch dauerhaft erhöhte Temperaturen schneller verspröden oder ihre Schutzfunktion verlieren.
Unzureichende Selektivität von Schutzorganen, wie z. B. Sicherungen oder Leitungsschutzschalter, die im Fehlerfall nicht abgestuft auslösen und dadurch größere Anlagenteile spannungslos schalten als erforderlich.
Erhöhtes Brandrisiko, wie z. B. überhitzte Kabelverbindungen oder Klemmstellen in Verteilungen, die sich bei Dauerlast entzünden können.
Hier zeigt sich der enge Zusammenhang zwischen Energie- und Elektrosicherheitsplanung:
Nur wenn Leistungsbedarf, Schutzkonzept und Prüfstrategie gemeinsam betrachtet werden, lassen sich Photovoltaik, Speicher und Ladeinfrastruktur dauerhaft sicher in bestehende elektrische Anlagen integrieren.
Systemintegration und Energiemanagement
Moderne Anlagen kombinieren:
- PV-Erzeugung
- Batteriespeicher
- intelligente Ladepunkte
- Last- und Energiemanagementsysteme
Diese Kopplung erhöht die Systemkomplexität – und damit auch die Anforderungen an Prüfung, Dokumentation und Gefährdungsbeurteilung.
Wirtschaftlichkeit versus Prüfaufwand
Unternehmen stehen vor einem Spannungsfeld:
Steigende Anzahl prüfpflichtiger Anlagen
Mit dem Ausbau von Photovoltaik, Batteriespeichern, Ladepunkten und weiterer elektrischer Infrastruktur wächst auch die Zahl der regelmäßig zu prüfenden Betriebsmittel deutlich. Besonders spürbar wird das in Unternehmen, die ihren Fuhrpark elektrifizieren und neben bestehenden Anlagen plötzlich auch mehrere Wallboxen, Lastmanagementsysteme und zusätzliche Verteilungen in die Prüforganisation integrieren müssen.
Höhere Prüfkosten
Mehr Anlagen, zunehmende Systemkomplexität und teilweise verkürzte Prüffristen führen zwangsläufig zu steigenden Aufwendungen für qualifiziertes Prüfpersonal, geeignete Messtechnik und eine normgerechte Dokumentation. Das zeigt sich etwa bei bidirektionalen Ladeeinrichtungen, deren jährliche Prüfung deutlich höhere laufende Kosten verursacht als bei klassischen Installationen mit längeren Intervallen.
Zunehmender Dokumentationsaufwand
Rechtssichere Prüfprotokolle, transparente Fristenüberwachung und eine nachvollziehbare Mängelverfolgung erfordern klar strukturierte Prozesse – häufig unterstützt durch digitale Prüfsysteme. Ohne eine zentrale Softwarelösung geht in größeren Betrieben schnell der Überblick verloren, etwa wenn Prüftermine für zahlreiche Ladepunkte und elektrische Betriebsmittel parallel koordiniert werden müssen.
Demgegenüber stehen jedoch klare Vorteile:
Reduzierte Haftungsrisiken
Nachweisbar durchgeführte Prüfungen dokumentieren die Einhaltung gesetzlicher Pflichten und schaffen im Schadensfall eine belastbare rechtliche Grundlage. Gerade bei elektrischen Bränden oder Personenschäden kann ein vollständiges Prüfprotokoll entscheidend dafür sein, Verantwortlichkeiten zu klären und Versicherungsleistungen nicht zu gefährden.
Höhere Anlagenverfügbarkeit
Werden Mängel frühzeitig erkannt und behoben, lassen sich ungeplante Stillstände vermeiden und der kontinuierliche Betrieb von Energie- und Ladeinfrastruktur sichern. Typisch ist etwa eine rechtzeitig entdeckte Überhitzung in der Zuleitung einer Wallbox, durch deren Behebung der Ausfall mehrerer Ladepunkte verhindert werden kann.
Verbesserter Brandschutz
Regelmäßige Prüfungen machen thermische Schwachstellen, Isolationsfehler oder defekte Schutzorgane sichtbar, bevor sich daraus kritische Situationen entwickeln. Der präventive Austausch gealterter Überspannungsableiter nach entsprechender Diagnose kann beispielsweise Folgeschäden nach Blitz- oder Schaltüberspannungen verhindern.
Langfristige Investitionssicherheit
Dauerhaft sicher betriebene Anlagen behalten ihre Leistungsfähigkeit, erfüllen normative Anforderungen und sichern so den wirtschaftlichen Nutzen über viele Jahre. Kontinuierlich geprüfte PV-Systeme liefern in der Praxis stabilere Erträge und vermeiden kostenintensive Ausfälle oder Sanierungen.
Die DGUV-V3-Prüfung entwickelt sich damit vom Pflichttermin zum strategischen Sicherheitsinstrument, das nicht nur gesetzliche Anforderungen erfüllt, sondern aktiv zur Betriebssicherheit, Wirtschaftlichkeit und Nachhaltigkeit elektrischer Infrastrukturen beiträgt.
Ablauf einer DGUV-V3-Prüfung in der Praxis
Sichtprüfung
Äußerer Zustand von Leitungen, Gehäusen und Steckverbindungen
Zu Beginn steht die Sichtprüfung: Dabei wird beurteilt, ob elektrische Komponenten mechanisch unbeschädigt, korrekt montiert und frei von offensichtlichen Mängeln sind. Auffälligkeiten zeigen sich häufig an gequetschten Leitungseinführungen, beschädigten Gehäusen oder locker sitzenden Steckverbindungen – typische Hinweise auf unzulässige mechanische Belastungen im Betrieb.
Thermische Auffälligkeiten
Verfärbungen, Schmelzspuren oder ungewöhnliche Geruchsentwicklung deuten oft auf Überlastung oder mangelhafte Kontaktstellen hin und erfordern eine genauere Untersuchung. Braun verfärbte Klemmen in Unterverteilungen oder angeschmolzene Steckkontakte sind klassische Indizien dafür, dass über längere Zeit erhöhte Ströme oder Übergangswiderstände gewirkt haben.
Beschädigungen oder Korrosion
Risse, lose Befestigungen oder korrodierte Kontakte können die elektrische Sicherheit erheblich beeinträchtigen und im weiteren Verlauf zu Funktionsausfällen führen. Besonders im Außenbereich zeigen sich solche Schäden etwa an Ladesäulen oder Steckdosen, bei denen Korrosion den Schutzleiterkontakt verschlechtert und damit das Sicherheitsniveau reduziert.
Elektrische Messungen
Schutzleiter- und Isolationswiderstand
Diese Messungen bilden die Grundlage für den Personenschutz, da sie sicherstellen, dass gefährliche Berührungsspannungen im Fehlerfall zuverlässig abgeleitet werden und keine unzulässigen Ableitströme entstehen. Kritisch wird es etwa dann, wenn der Schutzleiterwiderstand zu hoch ist – beispielsweise an einer Wallbox – und dadurch eine sichere Abschaltung bei Körperschluss nicht mehr gewährleistet wäre.
Schleifen- und Netzimpedanz
Hier wird überprüft, ob Schutzorgane im Kurzschluss- oder Fehlerfall schnell genug auslösen können. Besonders bei weiter entfernten Ladeeinrichtungen zeigt sich mitunter eine zu hohe Netzimpedanz, wodurch Leitungsschutzschalter verzögert reagieren und das Abschaltkriterium nicht sicher eingehalten wird.
Fehlerstrom-Auslösewerte
Fehlerstrom-Schutzeinrichtungen müssen innerhalb klar definierter Grenzwerte auslösen, um Personen wirksam zu schützen. Löst ein RCD erst bei deutlich erhöhtem Fehlerstrom aus oder reagiert verzögert, entsteht unmittelbar ein erhöhtes Stromschlagrisiko.
Funktionsprüfung von Schutzorganen
Neben Messwerten zählt auch das tatsächliche Auslöseverhalten von Leitungsschutzschaltern, RCDs oder Überspannungsableitern. Mechanische Defekte oder blockierte Schaltmechanismen können dazu führen, dass Schutzorgane im Ernstfall nicht reagieren – etwa wenn ein Leitungsschutzschalter bei Kurzschluss nicht abschaltet.
Zusätzliche DC-Messungen bei PV-Anlagen
Bei Photovoltaiksystemen wird die Prüfung um spezifische Messungen auf der Gleichstromseite ergänzt, darunter Stringspannungen, Isolationswerte und Polaritätskontrollen. Auffällige Isolationswerte einzelner Strings geben dabei häufig erste Hinweise auf beschädigte Modulverkabelungen oder schleichende Fehler in der DC-Installation.
Funktionsprüfung
Korrekter Anlagenbetrieb
Im Rahmen der Funktionsprüfung wird beurteilt, ob die Anlage unter normalen Betriebsbedingungen störungsfrei arbeitet und die vorgesehenen Leistungs- und Betriebszustände erreicht. Auffällig wird dies etwa dann, wenn eine PV-Anlage trotz ausreichender Sonneneinstrahlung keine Energie einspeist und sich die Ursache auf einen Wechselrichterfehler oder eine Schutzabschaltung zurückführen lässt.
Abschalt- und Schutzfunktionen
Sicherheitsrelevante Abschaltungen müssen im Fehlerfall zuverlässig und ohne Verzögerung wirken. Das zeigt sich beispielsweise daran, dass bei Betätigung eines Not-Aus-Schalters an einer Ladesäule der Ladevorgang unmittelbar unterbrochen und die Anlage spannungsfrei geschaltet wird.
Lade- bzw. Einspeiseverhalten
Darüber hinaus wird geprüft, ob die Energieübertragung zwischen Netz, Photovoltaikanlage, Speicher und Fahrzeug stabil sowie regelkonform erfolgt. Unstimmigkeiten treten in der Praxis etwa dann auf, wenn eine Wallbox den Ladestrom trotz aktivem Lastmanagementsignal nicht korrekt reduziert oder Einspeiseleistungen unplausibel schwanken.
Dokumentation und Mängelmanagement
Ein rechtssicheres Prüfprotokoll enthält:
Messwerte
Zu einer rechtssicheren Prüfung gehört die vollständige und nachvollziehbare Erfassung aller relevanten elektrischen Messgrößen. Dokumentierte Isolationswiderstände, Schutzleiterwerte oder Auslösezeiten belegen dabei den sicheren Zustand der Anlage genau zum Zeitpunkt der Prüfung.
Bewertung
Die erhobenen Messwerte werden anschließend normativ eingeordnet und eindeutig bewertet. Wird ein vorgeschriebener Grenzwert unterschritten oder überschritten, gilt die Anlage nicht mehr als betriebssicher und erfordert entsprechende Maßnahmen.
Fristen
Auf Grundlage der Gefährdungsbeurteilung wird festgelegt, wann die nächste Prüfung zu erfolgen hat. Besonders stark beanspruchte Betriebsmittel – etwa häufig genutzte Ladesäulen – können dabei deutlich kürzere Prüfintervalle erhalten als weniger belastete Anlagenbereiche.
Festgestellte Mängel
Alle Abweichungen vom sicheren Sollzustand werden klar dokumentiert und priorisiert. Dazu zählen beispielsweise defekte Fehlerstrom-Schutzeinrichtungen, beschädigte Leitungen oder thermisch auffällige Komponenten.
Maßnahmenempfehlungen
Ergänzend zur Mängelerfassung werden konkrete Handlungsempfehlungen formuliert, um Risiken zeitnah zu beseitigen oder zu minimieren. In der Praxis kann dies vom kurzfristigen Austausch einzelner Schutzorgane bis hin zu weitergehenden technischen Nachrüstungen reichen.
Ohne diese Dokumentation gilt die Prüfung juristisch als nicht erfolgt, da im Schadensfall kein Nachweis über den sicheren Zustand der elektrischen Anlage erbracht werden kann.
Prüffristen im Überblick
Typische Orientierungswerte in Unternehmen:
- PV-Gesamtanlage: mehrere Jahre, risikobasiert
- Wechselrichter: ähnlich PV-Intervall
- Wallbox / Ladesäule: mehrjährig je nach Nutzung
- Ladekabel: häufig jährlich oder halbjährlich
- bidirektionale Systeme: tendenziell kürzere Intervalle
Entscheidend bleibt stets die Gefährdungsbeurteilung.
Fazit: Elektrosicherheit als Schlüsselfaktor der Energiewende im Unternehmen
Der fortschreitende Ausbau von Photovoltaikanlagen, Speichersystemen und Ladeinfrastruktur verändert die elektrische Sicherheitslandschaft in Unternehmen grundlegend. Mit steigender Systemkomplexität, höheren Dauerlasten und neuen Energieflussrichtungen wächst zugleich die Bedeutung einer strukturierten, normgerechten und regelmäßig durchgeführten DGUV-V3-Prüfung.
Sowohl im Bereich DGUV V3 Photovoltaik als auch bei der DGUV V3 Ladeinfrastruktur zeigt sich deutlich:
- Prüfungen sind nicht nur eine gesetzliche Verpflichtung, sondern ein zentrales Instrument zur Gefahrenprävention.
- Sie reduzieren Brand-, Ausfall- und Haftungsrisiken erheblich.
- Sie sichern die technische Verfügbarkeit energiebezogener Anlagen im laufenden Betrieb.
- Und sie schützen langfristig die wirtschaftlichen Investitionen in nachhaltige Energie- und Mobilitätskonzepte.
Gerade vor dem Hintergrund zunehmender Elektrifizierung wird Elektrosicherheit damit zu einem strategischen Bestandteil moderner Unternehmensführung. Prüfprozesse müssen heute nicht mehr nur reaktiv durchgeführt, sondern systematisch geplant, dokumentiert und in bestehende Arbeitsschutz- sowie Energiemanagementstrukturen integriert werden.
Ein wichtiger Schritt in diese Richtung ist die Erweiterung spezialisierter Prüfdienstleistungen:
Die Deutsche Prüfservice (DPS) prüft seit 2025 neben klassischen elektrischen Anlagen auch Ladeinfrastruktur gemäß DGUV V3 und trägt damit der wachsenden Bedeutung von Elektromobilität im betrieblichen Umfeld Rechnung. Unternehmen erhalten so eine ganzheitliche sicherheitstechnische Bewertung ihrer elektrischen Energie- und Ladeinfrastruktur aus einer Hand – von der Gefährdungsbeurteilung über die normgerechte Messung bis zur rechtssicheren Dokumentation.
Damit wird deutlich:
Die DGUV-V3-Prüfung entwickelt sich zunehmend vom reinen Pflichttermin zum strategischen Sicherheits- und Qualitätsinstrument, das entscheidend dazu beiträgt, die Energiewende im Unternehmen sicher, wirtschaftlich und nachhaltig zu gestalten.
